塑膠模具滑塊座與鑲件連接的方式有哪幾種？

作者：編輯：來源：發布日期： 2019.11.18

信息摘要：

滑塊是模具上最常見的模具機構部件。在模具設計中，通常將滑塊設計成鑲件和滑塊座連接，你用過哪些連接方式呢？01利用T位進行限位，鏍釘鎖死。加工…

滑塊是模具上最常見的模具機構部件。在模具設計中，通常將滑塊設計成鑲件和滑塊座連接，你用過哪些連接方式呢？

利用T位進行限位，鏍釘鎖死。加工方式也簡單，滑塊座割一個通槽，攻幾個鎖鑲件的牙，就可以了。更換鑲件也方便，甚至都不需要拆模都可以換鑲件，缺點就是鑲件左右缺少定位。

加工方式簡單，滑塊座割一個通槽：

鑲行位鑲件，用鏍絲拉緊，常見于行位稍大些的場合，行位座與介子分開加工，可以采用不同的料并方便改模。

不過要注意的是，如果螺絲和斜導柱孔干涉時，螺絲要深進去，避免和斜導柱產生碰撞。

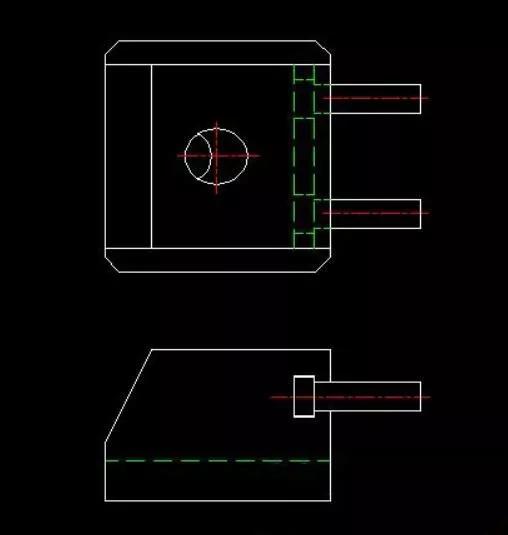

在多個小型芯時，采用壓板的方式，最好如圖所示，壓板下端有一平臺進行定位。

在行位座上線割一趨位，常用于過橋的行針，不過如果并排的針太多，這樣的方式可能在裝模的時候不好裝，因?yàn)殍傖樞形簧喜]有完全固定住，如下圖。

常見的鑲針固定形式，底部用無頭鏍絲鎖緊，加工方便。不過要注意避開斜導柱孔。

原身留，常見于較小的行位，這種做法基本淘汰，最大的缺點是修改更換不方便，重做的工作量太大！
